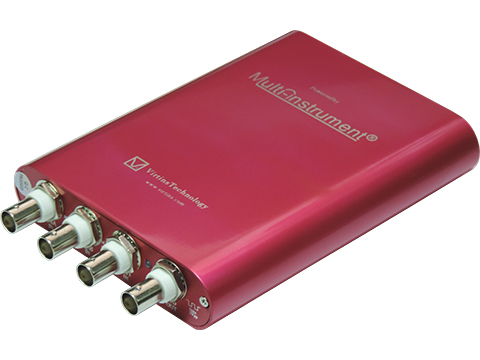

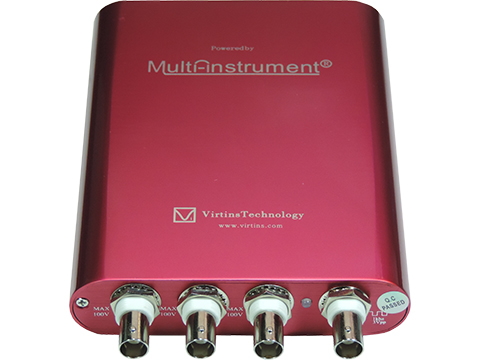

VT DSO-2820
基于电脑的USB高精度8~16位200MSPS采样率80MHz带宽示波器、频谱分析仪,10位6.25MSPS采样率150kHz带宽任意波形信号发生器   简介   说明书
¥ 1888.00


下载21天全功能版试用,可将电脑声卡作为ADC和DAC设备!

1. 简介说明

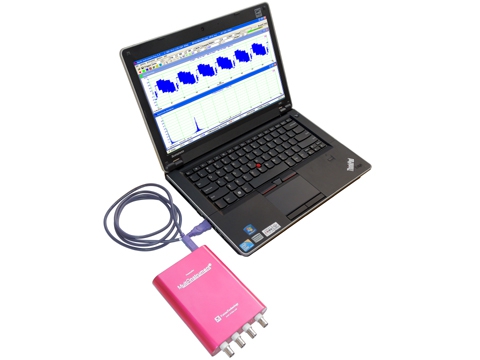

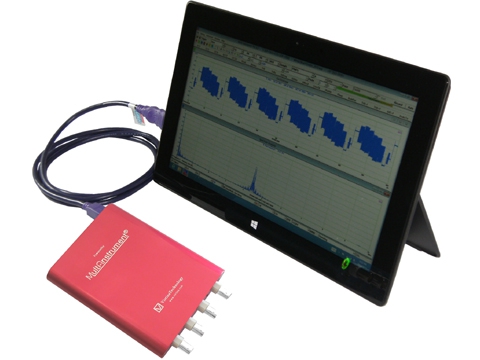

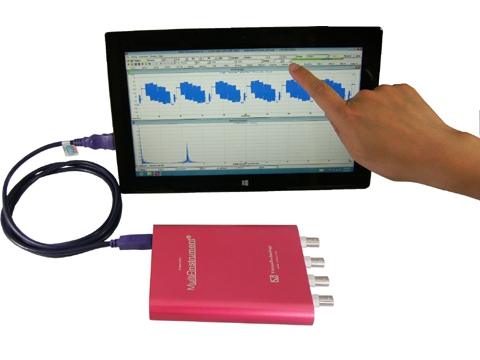

基于硬件DSP的位分辨率增强功能是虚仪科技的 第二代USB虚拟示波器 所独有的功能。虚仪科技是世界上第一个在USB虚拟示波器中实现此功能的公司。如果结合Multi-Instrument® 软件,USB DSO可连与任何台式机、笔记本电脑或平板电脑变成一个功能强大的示波器, 频谱分析仪,万用表、数据记录仪,信号发生器等等,所有这些同时工作。.

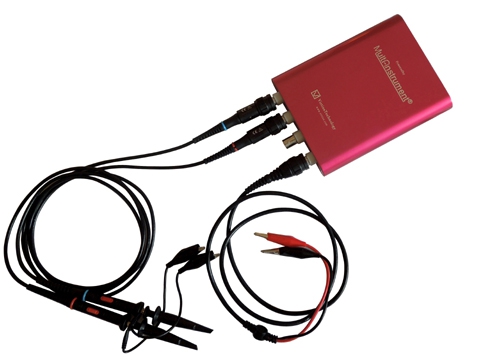

2. 套件组成

1) VT DSO-2820 硬件单元,并带有与此硬件捆绑的一个 Multi-Instrument (万用仪)标准版软件使用许可证
2) 2 × 100MHz 示波器探头P6100,带两个衰减档位: × 1, × 10
3) 信号发生器测试线 (1 m)
4) USB 电缆 (1.5 m)
5) CD (包含经加密的 Multi-Instrument Software 软件和VT DSO-2820驱动程序)
6) 电压校准数据

3. VT DSO-2820 硬件性能指标

示波器水平(时间)轴
实时采样频率 (fs) 单模拟通道
200 MHz

单或双模拟通道(包括或不包括1位数字通道)
100 MHz, 50 MHz, 25 MHz, 20 MHz, 10 MHz, 5 MHz, 4 MHz,
2 MHz, 1 MHz, 500 kHz, 400 kHz, 200 kHz, 100 kHz,
50 kHz, 40 kHz, 20 kHz, 10 kHz, 5 kHz, 4 kHz, 2 kHz,
1 kHz, 500 Hz, 400 Hz, 200 Hz, 100 Hz, 50 Hz, 40 Hz,
20 Hz, 10 Hz, 5 Hz, 4 Hz, 2 Hz, 1 Hz
等效采样频率 = [实时采样频率] × [余辉显示的总帧数]. 最大可达 40 GHz, 但仅适用于最大频率低于1/4实时采样频率的周期性信号,不适用于延迟触发的情形.
缓冲区大小 普通帧模式 模拟 单通道
40000 点 (8 位)
20000 点 (16 位)
双通道
20000 点/通道 (8位,非ALT模式)
10000 点/通道 (16位,非ALT模式)
40000 点/通道 (8位,ALT模式)
20000 点/通道 (16位,ALT模式)
数字 20000 点 (1 位)
记录模式
(数据流模式)
只受限于硬盘可利用的空间和操作系统所允许的最大文件大小.
能提供不间断连续流的最大采样频率取决于电脑速度和电脑软件的设置,软件采用Multi-Instrument时, 采样频率通常可达10MHz (单通道, 8 位).
滚动模式
(采集低频信号所使用的数据流模式)
只受限于电脑可利用的内存.
当 fs 1MHz 且 [采样长度] 4 × [滚动步长]时,可选择滚动模式。能提供不间断连续流的最大采样频率取决于电脑速度和电脑软件的设置.
扫描时间 5 ns ~ 500 s (非数据流模式)
采样频率准确度 ± 50 ppm


示波器垂直(模拟)轴

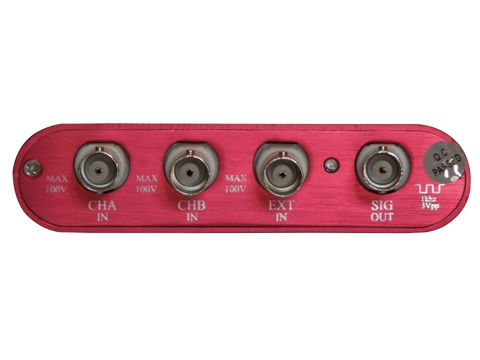

通道数 2 (即:通道A和通道B)
模数转换的位分辨率 8 位
增强的模数转换位分辨率
(当采样频率低于100MHz时)
16 位
选择此项后,随着采样频率的降低,可将有效位分辨率从8位提升到最高16位.
(假定信号中存在噪声为白噪声)
采样频率 有效位分辨率 采样频率 有效位分辨率
≥ 100 MHz 8 位 ≤ 25 MHz 9 位
≤ 6.25 MHz 10 位 ≤ 1.563 MHz 11 位
≤ 391 kHz 12 位 ≤ 97.7 kHz 13 位
≤ 24.4 kHz 14 位 ≤ 6.10 kHz 15 位
≤ 1.526 kHz 16 位
带宽 fs > 50 MHz 80 MHz
fs ≤ 50 MHz 8 位 无有效位分辨率增强 80 MHz
有效位分辨率增强 15 ~ 25 MHz
16 位 有效位分辨率增强 约 0.443 fs
电压量程
(满程)
± 10 mV, ± 20 mV, ± 50 mV, ± 100 mV, ± 200 mV, ± 500 mV, ± 1 V, ± 2 V, ± 5 V, ± 10 V, ± 20 V, ± 50 V
最大允许输入电压 ± 100 V (DC + AC peak), derated above 100kHz
DC 准确度 ± 1%
藕合类型 AC / DC
输入隔离
端接类型 有参考地单端,BNC接口
输入阻抗 1 MΩ , 15 pF
零点校准 通过硬件实现,出厂前已单独校准,但允许用户重新校准
增益校准 通过硬件实现,出厂前已单独校准,但允许用户重新校准


示波器垂直(数字)轴
通道数 1 (即:外触发通道,1位模数转换)
带宽 140 MHz
阈值分辨率 45 mV
阈值滞回 225 mV
阈值范围 ± 20 V
最大允许输入电压 ± 100V (DC + AC peak), 超过100kHz后降低
阈值DC准确度 ± 1%
藕合类型 DC
输入隔离
端接类型 有参考地单端,BNC接口
输入阻抗 1 MΩ , 15 pF
零点校准 通过软件实现,出厂前已单独校准.
增益校准 通过软件实现,出厂前已单独校准.


示波器触发器
触发检测方式 数字
触发源 通道A、通道B、外触发、交互(ALT)
触发模式 自动、正常、单次、间歇
触发沿 上升、下降
触发电平 在整个量程内可调
预触发 采样长度的-100% ~ 0%
延迟触发 采样长度的0 ~ 100%
触发频率抑制 无: 全通
HFR: 高频抑制,截止于 0.11fs
NR0: 噪声抑制,滞回 = 半量程的1%
NR1: 噪声抑制,滞回 = 半量程的2%
NR2: 噪声抑制,滞回 = 半量程的4%
NR3: 噪声抑制,滞回 = 半量程的8%
NR4: 噪声抑制,滞回 = 半量程的16%
HN0: HFR + NR0
HN1: HFR + NR1
HN2: HFR + NR2
HN3: HFR + NR3
HN4: HFR + NR4
HNX: HFR(可选)+滞回(可调)=半量程的0% ~ 25%
备注:所指定的滞回可能被内部修改,以保证在上升沿触发时 [触发电平 (%)] – [滞回 (%)] -100%, 而在下降沿触发时 [触发电平 (%)] + [滞回 (%)] 100%] .


示波器动态性能(典型)
总谐波失真THD fs=100 kHz, f=1 kHz, 从第2阶到第20阶,满程输入:
8 位 (无位分辨率增强): -55 dB
8 位 (位分辨率增强): -56 dB
16 位: -59 dB
互调失真IMD (250 Hz + 8 kHz, 4:1) fs=100 kHz,从第2阶到第3阶,满程输入:
8 位 (无位分辨率增强): -51 dB
8 位 (位分辨率增强): -52 dB
16 位: -57 dB
互调失真IMD (19 kHz +20 kHz, 1:1) fs=100 kHz, 第2阶,满程输入:
8 位 (无位分辨率增强): -65 dB
8 位 (位分辨率增强): -65 dB
16 位: -78 dB
无杂散动态范围SFDR fs=100 kHz, f=1 kHz, 满程输入:
8 位 (无位分辨率增强): 61 dB
8 位 (位分辨率增强): 61 dB
16 位: 62 dB
串扰Crosstalk -45 dB (整个带宽内,两通道处于相同的量程)
噪声 对于大于或等于 ± 50 mV 的量程:
8 位 (无位分辨率增强): ± 3 counts (± 1%)
8 位 (位分辨率增强, fs =100 kHz): ± 2 counts (± 0.8%)
16 位 (fs =100 kHz): ± 0.3 等同于8位的 count (± 0.1%)
对于 ± 10 mV 和 ± 20 mV的量程:
8 位 (无位分辨率增强): ± 15 counts (± 6%)
8 位 (位分辨率增强, fs =100 kHz): ± 9 counts (± 4%)
16 位 (fs =100 kHz): ± 1  等同于8位的 count (± 0.4%)

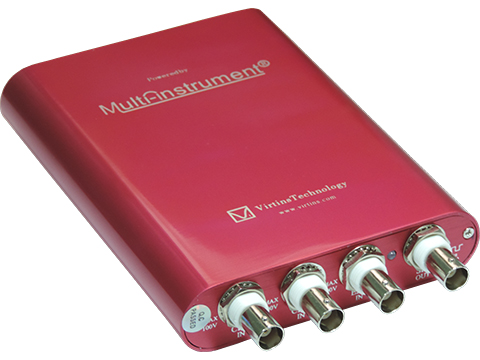

信号发生器
通道数 1
藕合类型 DC
输出隔离
端接类型 有参考地单端,BNC接口
输出阻抗 约 600 Ω
过压保护 ± 35 V


信号发生器 - 模拟(当信号发生器运行时)
输出电压范围 ± 2 V, 可调
数模转换位分辨率 10 位
输出采样频率 (fs) DDS 模式或数据流模式
6.25 MHz, 3.125 MHz, 1.5625 MHz, 625 kHz, 312.5 kHz, 125 kHz, 62.5 kHz, 31.25 kHz, 25 kHz, 12.5 kHz, 6.25 kHz, 3.125 kHz
输出采样频率准确度 ± 50 ppm
带宽 DC ~ 150 kHz
输出信号频率 0 ~ ½ 采样频率
Rise Time (10% ~ 90%) < 2.3 µs
DC 偏置范围 输出电压的整个范围
DC 准确度 满程的± 0.5%
波形 DDS 模式* 正弦、方波(占空比可调)、三角波、锯齿波、白噪声、MLS(长度 = 263-1), 用户自定义波形库(任意)、音阶
数据流模式* 正弦、方波(占空比可调)、三角波、锯齿波、白噪声、粉红噪声、 多音合成、MLS(127~16777215)、双音频DTMF、用户自定义波形库(任意)、 音阶
信号频率分辨率
DDS 模式 <0.0007 Hz (fs = 3.125 MHz)
数据流模式 可认为是无穷小
缓冲区大小 DDS 模式 非插值模式:1024点
插值模式: 1024 × 65536 = 67108864 点
(备注:当 fs <= 3.125 MHz 时,才可选择插值模式)
数据流模式 可认为是无穷大
扫频 DDS 模式 支持对所有类型的可重复的波形进行线性扫频.
扫频速度范围: 1/32768 × fs2 / 232 ~ 65535 × fs2 / 232
(例如:当fs = 1.5625 MHz时,0.017 Hz/s ~ 37.3 MHz/s)
数据流模式 支持对所有类型的可重复的波形进行线性或对数扫频.
扫频速度范围:无限制
扫幅 DDS 模式 支持对所有类型的波形进行线性扫幅.
扫幅速度范围: 1/32768 × fs / (232 –1) ~ 65535 × fs / (232 –1)
(e.g. 0.00000111 %/s ~ 2384 %/s when fs = 1.5625 MHz)
数据流模式 支持对所有类型的波形进行线性或对数扫幅.
扫幅速度范围:无限制
持续时间 (信号长度) 分辨率 DDS 模式 1/fs or 1 µs两者中较大者
数据流模式 1/fs
总谐波失真THD -60 dB
(fs = 1.5625 MHz, f = 1 kHz, 从第2阶到第20阶,满程输出)
无杂散动态范围SFDR 65 dB
(fs = 1.5625 MHz, f = 1 kHz, 满程输出)
零点校准 通过软件实现,出厂前已单独校准.
增益校准 通过软件实现,出厂前已单独校准.
*DDS模式几乎不消耗电脑CPU时间,而数据流模式则会消耗大量电脑CPU时间。在保证连续不间断数据流的前提下,可达到的最高采样频率取决于电脑速度和电脑 软件的设置。采用Multi-Instrument通常可达到10MHz。在数据流模式下,可通 过Multi-Instrument软件实现更高级的功能。详情请参考 Multi-Instrument 软件使用说明。


信号发生器 – 数字(当信号发生器停止时)
电压范围 0 ~ 3.3 V, 不可调
输出信号频率准确度 ± 50 ppm
带宽 13 MHz
上升时间 (10% ~ 90%) < 50 ns
波形 方波 信号频率 25 MHz / N, (N=1, 2, 3, ….25000)
MLS 采样频率 25 MHz / N, (N=1, 2, 3, ….25000)

通用参数

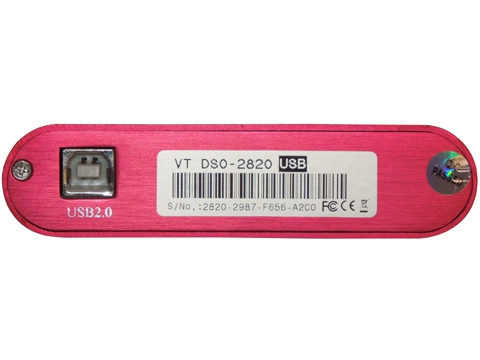

接口 USB 2.0
在 Multi-Instrument中的设备类别 模数转换设备 VT DAQ 1
数模转换设备 VT DAO 1
固件可升级吗? 是的
电源 无需外接电源,由USB接口供电.
功耗 最大 2W
尺寸 145 mm (L) × 108 mm (W) × 26 mm (H),  金属外壳
系统要求 Windows XP、Vista、7、8或以上, 32位或64位
工作温度 0° C ~50° C


4. P6100 示波器探头硬件性能指标
衰减比 × 1, × 10
带宽 DC ~ 100 MHz (× 10), DC ~ 6 MHz (× 1)
输入阻抗 1 MΩ (× 1, 连接上 VT DSO)
10 MΩ (× 10, 连接上 VT DSO)
输入电容 18.5 pF ~ 22.5 pF (× 10), 85 pF ~ 120 pF (× 1)
输入电容补偿范围 10 ~ 30 pF
长度 1.2 m
附件包括:12cm长可转动接地线、弹性套钩、两个标记套圈、补偿电容调节工具、两种探针帽.


5. 例如

1) 测量 PAL 制式复合视频信号

PAL Composite Video Signal Measured by VT DSO-2820

2) 在交替(ALT)触发模式下测量一个500Hz的正弦波和一个1kHz的方波

500Hz Sine and 1kHz Square waves measured by VT DSO-2820

3) 混合信号显示:通道A和B作为模拟输入通道而EXT通道作为数字输入通道

Mixed Signal Measured By VT DSO-2820
