VT RTA-168A/B
基于电脑的USB实时声谱分析仪，声级计，失真分析仪，极性分析仪...           简介        说明书
VT RTA-168A     ¥ 2198.00

VT RTA-168B    ¥ 2598.00

VT RTA-168A配备了一个ECM999测量话筒，而VT RTA-168B配备了一个EMM-6测量话筒。这两种话筒在20Hz到20kHz的范围内都具有非常平坦的频率响应。每个EMM-6测量话筒还由其美国厂商提供了其单独的频率响应文件，可以调入软件中以进一步提升测量的准确度。

VT RTA-168, a PC based USB Real Time Anayzer, Sound Level Meter, Distortion Analyzer
下载21天全功能版试用，可将电脑声卡作为ADC和DAC设备!

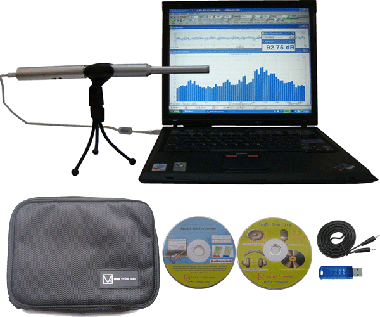

1.  套件组成
1) 测量话筒及其附件（挡风罩和话筒夹子）
2) XLR转USB声卡
3) USB电缆（1.5米）
4) CD (包含经加密的Multi－Instrument软件)
5) USB硬匙（包含Multi-Instrument标准版软件使用许可证）
6) 音频测试WAV波形文件（包含一系列的测试信号和噪声)(AudioTestCD.zip or AudioTestCD.rar)
7) 3.5毫米立体声电缆（1.5米）
8) 黑色软质工具小包
9) 一对一的声压标定数据 （CD内）
10) 一对一的话筒标定数据 （仅RTA-168B提供,CD内）
11)小话筒支架

校准文件下载：
         RTA-168A XLR-to-USB 序列号 V110-XXXX-XXXX-XXXX
        RTA-168B 序列号XXXXX


2. VT RTA-168 系列的硬件配置

  RTA-168A RTA-168B
测量话筒 ECM999
 EMM-6
XLR转USB声卡 VT XLR-to-USB Pre

 VT XLR-to-USB Pre


3. VT RTA-168 性能指标

频率范围 20Hz ~ 20kHz
采样频率 44.1kHz / 48kHz
采样位数 16 Bits
输入通道数 1
频率精度 0.01%
频率加权 无加权, A, B, C, ITU-R 468
时间加权 线性、对数
(等效连续声级Leq完全符合IEC61672标准)
声压测量范围 35dB～125dB，可通过硬件增益开关或软件滑块调节。
声压测量精度 +/- 0.3dB（94dB,1kHz处）标定后
声压标定 由一级声压标定器标定
倍频程分析 1/1, 1/3, 1/6, 1/12, 1/24, 1/48, 1/96
(符合IEC61260标准)
其它功能 THD, THD+N, SINAD, SNR, SMPTE IMD, DIN IMD, CCIF2 IMD, 频率响应等。.
软件说明书描述了更多的功能。
系统要求 Windows XP/2003/VISTA/7/8, 32 或64位。最低屏幕分辨率：1024 ´ 600


4. 测量话筒 ECM999 性能指标 (VT RTA-168A)

能换器类型 背驻极电容式
原理 压力型, FET前置放大
指向性 无指向性
频率响应 20Hz ~ 20kHz
灵敏度（开路，1kHz） 14mV/Pa (-37dBV/Pa)
标称阻抗 200Ω
最小负载阻抗 3000Ω
等效噪声级（A-加权） 22dB
最大声压级（1kΩ负载） 132dB (THD<1%, 1kHz)
动态范围（1kΩ负载） 106dB
管脚极性 当振动膜受到正压（振动膜向内移动）时，管脚2输出正电压（相对于管脚3）
输出接口 3针XLR插头
外观颜色 坚固的金属结构，黑色涂装面漆
重量 150g
信噪比 70dB
电源 9~52V 幻像供电
尺寸 Φ21.0 × 193.0 mm
环境要求 温度: -10°C ~ +50°C;                相对湿度: 0~95%
RoHS 符合


ECM999典型的指向性图


ECM999典型的幅频响应图

5. 测量话筒EMM-6性能指标

能换器类型 6毫米驻极电容式
指向性 无指向性
原理 低噪FET输入降低了低频失真
频率响应 18Hz~20kHz
灵敏度（1kHz，1kΩ负载) 10mV/Pa (-40dBV/Pa)
阻抗 200欧 （在管脚2与管脚3之间）
最大声压级（1kΩ负载） 127dB (THD<1%, 1kHz)
输出接口 镀金3针XLR插头
外观颜色 坚固的金属结构，银色涂装面漆
重量 144g
信噪比 70dB （A-加权）
电源 15~52V 幻像供电
尺寸 Φ21.0×193.0 mm
环境要求 温度: -10°C ~ +50°C;           相对湿度: 0~95%
RoHS 符合
标定 单独标定，并提供标定文件。



EMM-6典型的幅频响应图
注意：这仅是一个典型的幅频响应图。每个EMM－6测量话筒都是经过该话筒的美国生产厂家单独标定的。标定数据随产品提供。


6. VT XLR-to-USB Pre 性能指标

频率响应 20Hz ~ 20kHz: -0.2dB / -0.1dB
-3dB: 6Hz ~ 23.5kHz
采样频率 44.1kHz / 48kHz
采样位数 16位
输入通道数 1
THD (1kHz, -1.9dBFS) 0.0062%
THD+N (1kHz, -1.9dBFS) 0.013%
SMPTE IMD (-1.9dBFS) 0.02%
DIN IMD (-1.9dBFS) 0.02%
IMD at 1kHz (19kHz和20kHz, -1.9dBFS) 0.002%
动态范围 (硬件增益开关在LO档) 78.4 dB
描述 · 具有专业录音室质量的话筒前置放大器
· 为电容话筒提供48V幻像电源
· 无需特别的驱动程序
· 采用平衡低噪的模拟前端
· 3挡模拟增益控制
· 金属结构，小巧而坚固， F22 mm x 144 mm


典型的幅频响应图



典型的THD和THD+N测量图



典型的SMPTE IMD测量图


7. 硬件连接图

VT RTA-168 Connection Diagram 1
连接方式一



VT RTA-168 Connection Diagram 2
连接方式二

8. 相关应用
1.  如何用Multi-Instrument（万用仪）检测喇叭、话筒、放大器的极性




2. 用周期性粉红噪声激励和倍频分析测量幅频响应（与粉红噪声激励不同，周期性粉红噪声激励无需平均）



3. 用声源中断法测量混响及其相关声学参数（需Multi-Instrument专业版或以上版本）

Reverberation Time RT60 Measurement using Interrupted Noise


4. 用冲激响应积分法测量混响和语音清晰度参数（需Multi-Instrument专业版或以上版本）

Reverberation Time RT60 and Speech Transmission Index STI Measurement using Integrated Impulse Response

Reverberation and Speech Intelligibility Measurement using Integrated Impulse Response



5. 用不连续度测量法检测毛刺、数字爆音、扬声器异音（Rub and Buzz）（需Multi-Instrument专业版或以上版本）

Discontinuity Measurement for the Detection of Glitch, Digital Dropout, Speaker Rub and Buzz


6.声品质分析例子 - 自由场中的白噪声的响度、响度级、尖锐度 （需Multi-Instrument专业版或以上版本）

Discontinuity Measurement for the Detection of Glitch, Digital Dropout, Speaker Rub and Buzz




7. 如何将VT RTA-168A中的ECM999测量话筒卡入话筒夹子中？参考视频：http://www.multi-tech.cn/video/ECM999clip.3gp
