虚仪声卡示波器探头
1. 说明
声卡示波器探头不是一个普通示波器探头。它专用于基于声卡的虚拟仪器软件,例如:Multi-Instrument.

2. 探头性能指标
1. 最大允许输入电压: ±24 V
2. 内含输入保护电路,保证了探头的输出始终保持在±3V内
3. 三个衰减档位:1、2、3,连上声卡时的输入阻抗分别为1kΩ+声卡输入阻抗、201kΩ+声卡输入阻抗、10.001MΩ+声卡输入阻抗。
    注意:声卡输入阻抗(话筒输入或者线路输入),因声卡而异,通常在600 Ω到50 kΩ之间。
4. 频率范围:0~200 kHz
5. 各接头处均采用注塑连接,经久耐用。
6. 附件包括弹性套钩、15厘米长的接地线夹等。
7. 其后端为RCA插头,可通过立体声-2RCA转换器或单声道-1RCA转换器与普通声卡相连。并可直接与带有RCA输入输出的声卡相连。
8. 可用于信号发生器作信号输出。1、2、3档位的输出阻抗分别为1kΩ、201kΩ和10.001MΩ。

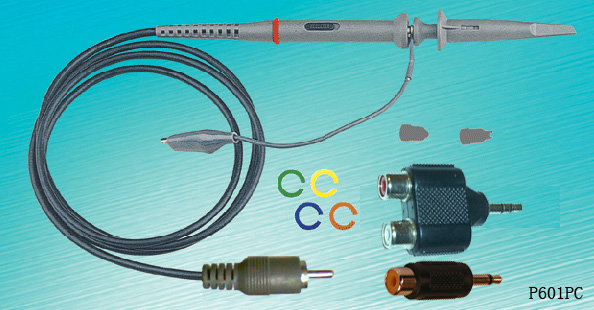

3. 虚仪声卡万用仪系列探头套件(单通道,产品号:P601PC)
包括:1个探头、1个3.5mm立体声-2RCA转换器、1个3.5mm单声道-1RCA转换器以及附件
对于每套软件,根据您的测试意图,您可以配置1~4套探头套件。我们建议的标准配置为每套软件配置两套探头套件。
立体声-2RCA转换器的TRS插头的引出线:顶端---左声道、第一环---右声道、袖---公共地
单声道-1RCA转换器的TS插头的引出线:顶端---信号、袖---公共地

Sound Card Oscilloscope Probe Kit P601PC
¥ 118.00



4. 虚仪掌上万用仪系列探头套件(单通道,产品号:P601PPC)
包括:1个探头、1个3.5mm头机插座-3RCA转换器
对于每套软件,根据您的测试意图,您可以配置1套本探头套件和1~2套虚仪声卡万用仪系列的探头套件。我们建议的标准配置为每套软件配置1套本探头套件和1套虚仪声卡万用仪探头套件。
头机插座-3RCA转换器的TRRS插头的引出线:顶端---左声道、第一环---右声道、第二环---话筒、袖---公共地

Sound Card Oscilloscope Probe Kit P601PPC
¥ 128.00
