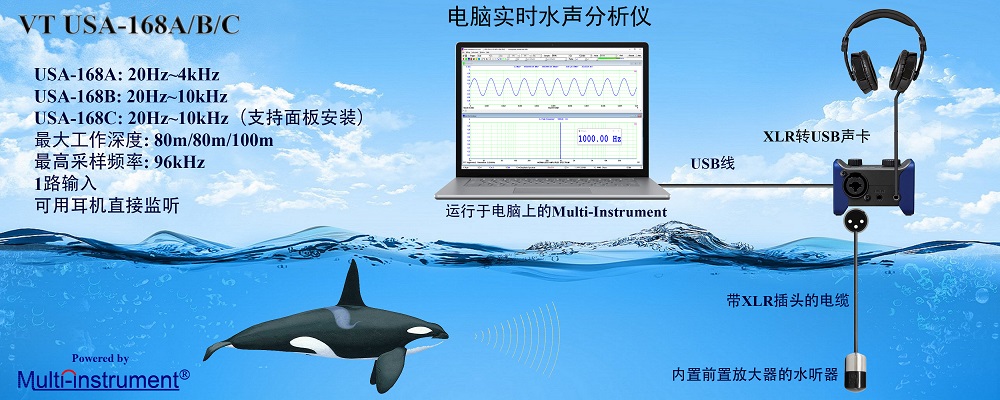

基于电脑的USB实时水声分析仪
说明书
VT USA-168A
¥ 5898.00
|
VT USA-168B
¥ 6598.00
|
VT USA-168C
¥ 7598.00
|
VT USA-168A 与 VT USA-168B与 VT USA-168C
配备了同种XLR-转-USB声卡和不同的水听器
下载21天全功能版试用，可将电脑声卡作为ADC和DAC设备!
1. 套件组成
1) 内置前置放大器的水听器 (带集成的电缆和XLR输出）
2) XLR-转-USB声卡
3) USB2.0电缆(1.5米)
4) CD (包含经加密的Multi－Instrument软件)
5) USB 硬匙
(包含Multi-Instrument专业版软件使用许可证）
6) 工具箱
2. VT USA-168A/B/C 系列硬件配置
| |
USA-168A |
USA-168B |
USA-168C |
|
内置前置放大器的水听器 |
默认电缆长度：9米 |
默认电缆长度：6米 |
默认电缆长度：6米 |
| XLR-转-USB声卡 |
 |
注意：USA-168A可根据要求提供螺纹安装版本的水听器。1/4" NPT（美国国家管螺纹），带 7/16" (12mm)扳手平面。标准配置包括1/2米电缆，带剥皮和镀锡线端接。
3. VT USA-168A/B/C整体硬件性能指标
|
|
USA-168A
|
USA-168B
|
USA-168C
|
|
频率范围
|
20Hz ~ 4kHz (± 4dB)
|
20Hz ~ 10kHz (± 5dB)
|
20Hz ~ 10kHz (± 4dB)
|
|
声压级测量范围
|
47dB ~ 165dB (典型值)
|
58dB ~ 176dB (典型值)
|
55dB ~ 173dB (典型值)
|
|
可用频率范围
|
(<10Hz) ~ (>100kHz) (灵敏度下跌约 45dB
@100kHz)
|
(<10Hz) ~ (>100kHz) (灵敏度下跌约 44dB
@100kHz)
|
(<10Hz) ~ (>100kHz) (灵敏度下跌约 44dB
@100kHz)
|
|
工作深度
|
<80m
|
<
80m |
<
100m |
|
采样频率
|
44.1kHz, 48kHz, 88.2kHz, 96kHz
|
|
采样位数
|
24位
|
|
输入通道数
|
1
|
|
无需电脑的直接监听
|
支持
|
|
频率精度
|
0.01%
|
|
频率加权
|
无加权, A, B, C, ITU-R 468
|
|
时间加权
|
线性、对数
（等效连续声级 Leq 完全符合 IEC61672 标准）
|
|
倍频程分析
|
1/1,1/3,1/6,1/12,1/24,1/48, 1/96
(符合 IEC61260 标准)
|
|
其它功能
|
软件说明书描述了更多的功能
|
|
USB接口
|
USB 2.0，需安装驱动程序
|
|
输入隔离
|
无（隔离可通过USB高速隔离器实现）
|
|
电源
|
USB供电(Type
C)、DC
5V电源(Type
C)
|
|
功耗
|
最大1W
|
|
系统要求
|
Windows 8/8.1/10/11, 32
bit 或 64 bit.
最低屏幕分辨率: 1024 × 600
|
|
校准
|
未经单独校准，而是采用了标称值。不建议用于绝对声压级测量。
|
4. 水听器硬件性能指标
|
|
USA-168A |
USA-168B
|
USA-168C
|
|
能换器类型
|
振板 |
机械平衡式双振板
|
机械平衡式双振板
|
|
频率范围
|
20Hz
~ 4kHz
(± 4dB)
|
20Hz ~ 10kHz (± 5dB)
|
20Hz ~ 10kHz (± 4dB)
|
|
灵敏度
|
-165dB re: 1 V/μPa（典型值） |
-176dB re: 1 V/μPa (典型值)
|
-173dB re: 1 V/μPa (典型值)
|
|
可用频率范围
|
(<10Hz) ~ (>100kHz) (灵敏度下跌约
45dB@100kHz)
|
(<10Hz) ~ (>100kHz) (灵敏度下跌约
44dB@100kHz)
|
(<10Hz) ~ (>100kHz) (灵敏度下跌约
44dB@100kHz)
|
|
尺寸
|
ϕ25mm × 46mm |
ϕ17mm × 32mm
|
ϕ18mm × 35mm
|
|
重量
|
105g |
10g
|
15g
|
|
比重
|
5.3 |
1.3
|
5.7
|
|
附加砝码
|
不需要
|
150g
|
115g
|
|
内置前置放大器
|
有
|
|
指向性
|
无指向性（水平向）
|
|
连接器
|
XLR (引脚1：地，引脚2：热，引脚3：未用；阻抗平衡输出）
|
|
电源
|
48V 幻像
|
|
功耗
|
1.2 mA (典型值)
|
5.
XLR－转－USB声卡硬件性能指标
|
MIC/GUITAR
|
|
连接器
|
XLR/TS 组合插座
|
|
满程输入电压范围
|
Mic: ±0.006V ~ ±0.9V;
Hi-Z: ±0.0035V ~ ±3.9V
可通过GAIN旋钮调节
|
|
输入阻抗
|
Mic: 1.8kΩ (非平衡), 3.6kΩ (平衡)
Hi-Z: 484kΩ
|
|
模拟Line In
|
|
连接器
|
ϕ3.5mm 立体声插座
|
|
满程输入电压范围
|
±1.2V
|
|
输入阻抗
|
22kΩ
|
|
模拟Output L/R
|
|
连接器
|
RCA (同轴)
|
|
满程输出电压范围
|
±0.87V,
可通过OUTPUT旋钮调节
|
|
输出阻抗
|
100Ω
|
|
Phones
|
|
连接器
|
ϕ3.5mm
立体声插座
|
|
满程输出电压范围
|
±1.6V,
可通过OUTPUT旋钮调节
|
|
输出阻抗
|
10Ω
|
|
其它指标
|
|
频响
|
10Hz~40kHz, ±2dB
|
|
尺寸
|
68.0
mm (长)
x 57.7 mm (宽) x 46.0 mm (高)
|
|
重量
|
85g
|
典型的幅频响应图
6. 相关应用
1. 用USA-168A记录虎鲸的声音
2. 用 USA-168A记录座头鲸的声音
|
