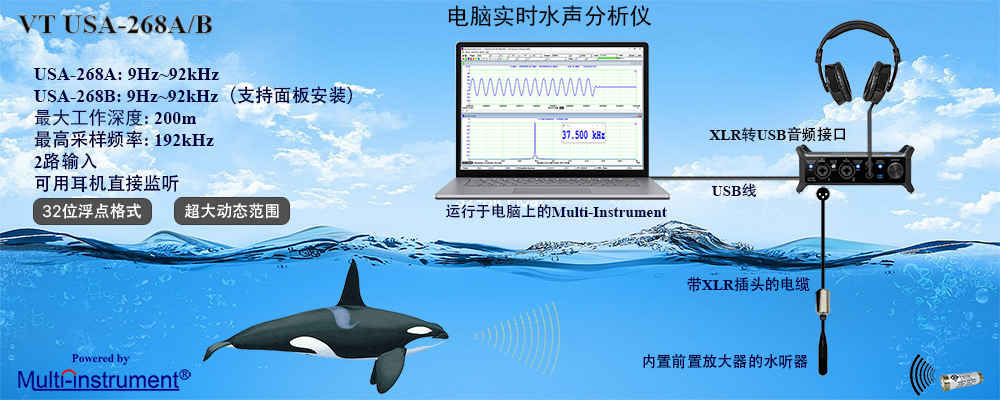

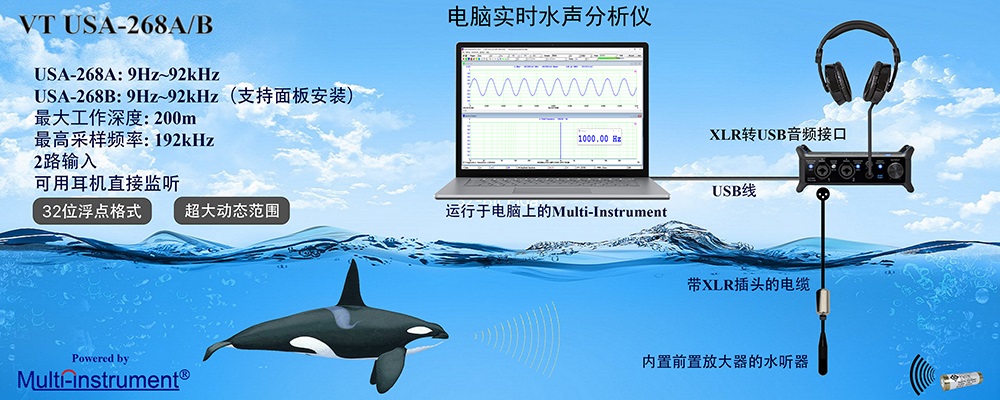

基于电脑的USB 32位浮点、超大动态范围、超低噪声实时水下声学分析仪
说明书
VT USA-268A
¥ 11598.00
|
VT USA-268B
¥ 11598.00
|
VT USA-268A 与 VT USA-268B配备了同种XLR-转-USB声卡和不同的水听器
下载21天全功能版试用，可将电脑声卡作为ADC和DAC设备!
1. 简介说明
VT USA-268A和VT
USA-268B是两款基于PC的超低噪声、超大动态范围的实时水声分析仪，频率范围为9
Hz〜92
kHz (-3 dB)，由功能强大的虚拟仪器软件
Multi-Instrument®支撑。它们配备了带有内置前置放大器和XLR输出连接器的高灵敏度水听器，以及XLR-转-USB音频接口。水听器可耐受最深350米的静水压，驱动最长250米的电缆而几乎不影响信号质量。
两款分析仪中的水听器均采用相同的工业级传感器，并在严格的质量控制下制造，因此非常适合在海洋及工业环境中进行绝对水下声压级测量。VT
USA-268A的水听器在其电缆上装配有一个 150
克的可滑动不锈钢砝码，以提供负浮力并在轻微风浪和水流条件下保持稳定定位。而VT USA-268B
的水听器采用标准面板安装设计，非常适合集成到各类系统中，例如自主录音单元、自主或遥控操作的水下设备以及潜水相机外壳。
两款分析仪中的XLR-转-USB音频接口采用了双
ADC（模数转换器）协同工作，并合成单一的 32
位浮点数据流输出。其中的“低增益”ADC 被优化用于强信号，而“高增益”ADC
被优化用于弱信号。这种目前最先进的双ADC架构提供了传统单ADC架构无法比拟的超大动态范围。既不会牺牲微弱信号的保真度，又不会引起高强信号的削顶失真，从而省去了手动进行模拟增益调节的麻烦。
2. 套件组成
1) 内置前置放大器的水听器 (带集成的电缆和XLR输出）
2) XLR-转-USB音频接口
3) USB电缆(1米)
4) CD (包含经加密的Multi－Instrument软件)
5) USB 硬匙
(包含Multi-Instrument专业版软件使用许可证）
6) 工具箱
3. 可选配件
1）再加配一个XLR水听器及其附件
2）软件许可证升级
4. VT USA-268A/B系列硬件配置
| |
USA-268A |
USA-268B |
|
内置前置放大器的水听器 |
默认电缆长度：10米 |
默认电缆长度：10米 |
| XLR-转-USB音频接口 |
 |
5. VT USA-268A/B整体硬件性能指标
|
|
USA-268A
|
USA-268B
|
|
频率范围 (- 3dB)
|
9Hz
~ 92kHz
|
|
声压级测量范围
|
50dB ~ 185dB（典型值）
|
|
工作深度
|
<
200m
|
|
采样频率
|
44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
|
|
采样位数
|
32位浮点
/ 24位
|
|
输入通道数
|
2
|
|
输出通道数 |
2 |
|
无需电脑的直接监听
|
支持
|
|
频率精度
|
0.001%
|
|
频率加权
|
无加权, A, B, C, ITU-R 468
|
|
时间加权
|
线性、对数（等效连续声级 Leq 完全符合 IEC61672 标准）
|
|
倍频程分析
|
1/1,1/3,1/6,1/12,1/24,1/48, 1/96(符合 IEC61260 标准)
|
|
其它功能
|
软件说明书描述了更多的功能
|
|
USB接口
|
USB 2.0，需安装驱动程序
|
|
输入隔离
|
无（隔离可通过USB高速隔离器实现）
|
|
电源
|
USB供电(Type
C)、DC
5V电源(Type
C)
|
|
功耗
|
最大2.5W
|
|
系统要求
|
Windows10/11, 32
bit 或 64 bit.最低屏幕分辨率: 1024 × 600
|
|
校准准确度
|
±2dB
|
6. 水听器硬件性能指标
|
|
USA-268A |
USA-268B
|
|
能换器类型
|
薄壁PZT |
|
频率范围
|
4.3Hz ~ 110kHz
|
|
灵敏度
|
-180dB re: 1 V/μPa (即：0.001V/Pa) |
|
水平指向性
|
-0.2/-1 dB @50kHz
|
|
垂直指向性
|
+0/-5.9 dB @50kHz |
|
最大允许深度
|
350
m |
|
工作温度
|
-10℃~+80℃ |
|
过载声压级
|
188
dB
|
|
尺寸
|
Φ12mm × 43mm
|
|
重量（仅水听器）
|
8g
|
|
比重（仅水听器）
|
1.4
|
|
触水材料
|
聚氨酯、阳极氧化铝
|
|
附加砝码
|
150g
|
无 |
|
内置前置放大器 |
有 |
|
连接器 |
XLR
（引脚1：地，引脚2：热，引脚3：冷） |
|
电源 |
48V幻像 |
7.
XLR－转－USB音频接口性能指标
|
|
输入阻抗 |
最大电压 |
动态范围 |
XLR 幻像
电源 |
左 (I输入1):
XLR/TRS/TS(HiZ) 组合插座 |
XLR: 2.7 kΩ
TRS: 4 kΩ / 1MΩ (当 HiZ 接通时) |
XLR:
2.35 Vp
TRS: 23.0 Vp / 4.30 Vp (当 HiZ 接通时) |
XLR:
134 dB
TRS: 129 dB
TS(HiZ): 123dB |
48V |
右 (I输入2):
XLR/TRS 组合插座 |
|
|
输出阻抗 |
最大电压 |
| 左 (输出1):
TRS （平衡）座 |
100 Ω
|
9.0 Vp
(通过音量旋钮可调) |
| 右 (输出2):
TRS （平衡）座 |
| 耳机 |
12 Ω |
4.4Vp
(通过音量旋钮可调) |
| MIDI |
输入/输出（5-pin DIN 座） |
| 输入频率响应 |
44.1 kHz: 20Hz~20kHz, +0.1 dB / -0.2 dB
-3dB: 9Hz~21.8kHz
48 kHz: 20Hz~20kHz, ±0.21dB
-3dB:
9Hz~23.8kHz
96 kHz: 20Hz~40kHz, ±0.22dB
-3dB:
9Hz~47.6kHz
192 kHz: 20Hz~80kHz, +0.1 dB / -0.2 dB
-3dB: 9Hz~91.8kHz |
| TRS 输出频率响应 |
44.1 kHz: 20Hz~20kHz, +0.0 dB / -0.1 dB
-3dB: 1.9Hz~21.1kHz
48 kHz: 20Hz~20kHz, ±0.1dB
-3dB: 1.9Hz~22.8kHz
96 kHz: 20Hz~40kHz, ±0.1dB
-3dB: 2.1Hz~45.6kHz
192 kHz: 20Hz~80kHz, +0.0 dB / -1.0 dB
-3dB: 2.1Hz~93.2kHz |
| 耳机输出频率响应 |
44.1 kHz: 20Hz~20kHz, +0.0 dB / -0.5 dB
-3dB: 1.5Hz~20.9kHz
48 kHz: 20Hz~20kHz, ±0.3dB
-3dB: 1.5Hz~22.8kHz
96 kHz: 20Hz~40kHz, ±0.1dB
-3dB: 1.6Hz~45.6kHz
192 kHz: 20Hz~80kHz, +0.0 dB / -1.0 dB
3dB: 1.7Hz~95.2kHz |
| USB 连接口 |
Type C |
| 耗电 |
最大2.5W |
| 尺寸 |
164 mm (W) × 105.5 mm (D) × 65 mm (H) |
| 重量 |
355g |

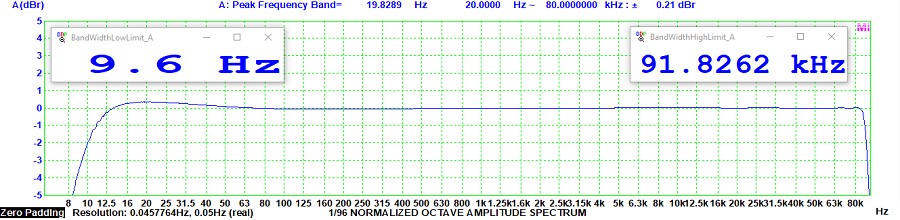

典型的频率响应图
8. 相关应用
1. 记录虎鲸的声音
2. 记录座头鲸的声音
|
